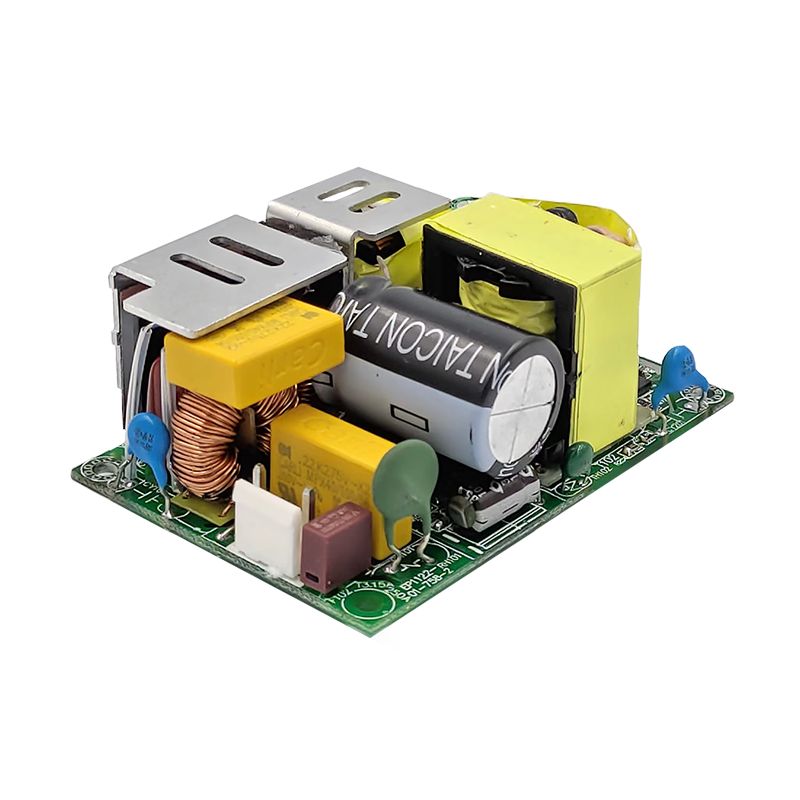

পাইকারি মানের 150-200W মেডিকেল ওপেন ফ্রেম। Powereagle হল 150-200W মেডিকেল ওপেন ফ্রেম প্রস্তুতকারক এবং চীনে সরবরাহকারী।
চীন 150-200W মেডিকেল ওপেন ফ্রেম কারখানা সরাসরি সরবরাহ। Powereagle হল 150-200W মেডিকেল ওপেন ফ্রেম প্রস্তুতকারক এবং চীনে সরবরাহকারী।
• 3" x 2" কমপ্যাক্ট সাইজ
• 2 x MOPP সম্মতি
• সুরক্ষা : শর্ট সার্কিট / ওভার ভোল্টেজ / ওভার কারেন্ট / বেশি তাপমাত্রা
• শক্তি দক্ষতা ≥ 90%~92% মডেলের উপর নির্ভর করে
• কোন লোড পাওয়ার খরচ নেই ≤ 0.3W
• MTBF > 100,000 ঘন্টা
• কম লিকেজ কারেন্ট
• 120W পরিচলন / 150W পিক লোড 10s/150W ফোর্সড এয়ার
• কাস্টমাইজড সমাধান উপলব্ধ
উ:আউটপুট পরিসীমা
XX:নির্দিষ্ট আউটপুট ভোল্টেজ, অর্থাৎ 12 হল 12VDC
YY:ডিফারেনশিয়াল সেগমেন্টেশন
আউটপুট
| ওয়াটেজ | আউটপুট | VAC ইউনিভার্সাল ইনপুট | ফ্রিকোয়েন্সি | যান্ত্রিক আকার |
|---|---|---|---|---|
| 100W পরিচলন / 130W পিক লোড 10s / 130W ফোর্সড এয়ার | 12 ভিডিসি | 100~240 | 50~60Hz | 76.2L x 50.8W x 28.5H (মিমি) |
| 15ভিডিসি | ||||
| 24ভিডিসি | ||||
| 48ভিডিসি | ||||
| 114W পরিচলন / 142W পিক লোড 10s / 142W ফোর্সড এয়ার | 12 ভিডিসি | |||
| 15ভিডিসি | ||||
| 120W পরিচলন / 150W পিক লোড 10s / 150W ফোর্সড এয়ার | 27ভিডিসি | |||
| 36ভিডিসি | ||||
| 48ভিডিসি |
বিঃদ্রঃ:
1 : Ripple & Noise পরিমাপ করা হয় 20MHz ব্যান্ডউইথ সীমিত অসিলোস্কোপ ব্যবহার করে এবং প্রতিটি আউটপুটকে 0.1uF সিরামিক ক্যাপাসিটর দিয়ে এবং সমান্তরাল 47uF অ্যালুমিনিয়াম ক্যাপাসিটরের সাথে সম্পূর্ণ লোড এবং নামমাত্র লাইনে পরিমাপ করা হয়।
2 : লাইন রেগুলেশন রেটিং লোডে নামমাত্র লাইন থেকে ইনপুট ভোল্টেজের ±10% পরিবর্তন করে সংজ্ঞায়িত করা হয়।
3 : সর্বোচ্চ শক্তি (W) ≥ Vo x Io
• ইনপুট পরিসর 100 থেকে 240 VAC
• ফ্রিকোয়েন্সি 50 থেকে 60Hz
• ইনপুট কারেন্ট ≤ 2.3A
• থেকে অন্তঃপ্রবাহ বর্তমান ≤ 60A/230VAC
• সময় ধরে রাখুন ≥ 15 মি
• সময় চালু করুন ≤ 600ms
• শর্ট সার্কিট সুরক্ষা অটো রিকভারি
• বর্তমান সুরক্ষা ওভার অটো রিকভারি
• ওভার ভোল্টেজ প্রতিরোধী ল্যাচ-অফ
• তাপমাত্রা সুরক্ষা ওভার অটো রিকভারি
• অপারেটিং তাপমাত্রা -20 থেকে 50 ডিগ্রি সেলসিয়াস
• সংগ্রহস্থল তাপমাত্রা -20 থেকে 85 ডিগ্রি সেলসিয়াস
• অপারেটিং আর্দ্রতা 10% থেকে 90%
• স্টোরেজ আর্দ্রতা 5% থেকে 95%
• যান্ত্রিক আকার: 76.2Lx 50.8W x 28.5H (মিমি)
• AC ইনপুট সংযোগকারী: JST VHR সিরিজ বা সমতুল্য
• DC আউটপুট সংযোগকারী: JST VHR সিরিজ বা সমতুল্য
• পিন অনুশীলনী:
এসি ইনপুট সংযোগকারী:
|
পিন নম্বর
|
অ্যাসাইনমেন্ট
|
| 1 |
এসি/এল
|
| 2 |
পিন নেই
|
| 3 |
AC/N
|
ডিসি আউটপুট সংযোগকারী:
|
পিন নম্বর
|
অ্যাসাইনমেন্ট
|
|
1, 2
|
+ভি
|
|
3, 4
|
-ভি
|
• ওজন: 200 গ্রাম
• পুরো সিরিজের জন্য প্রত্যয়িত: CB IEC 60601-1, CE EMC(EN 60601-1-2), CB IEC 62368-1, CE EMC(EN 55032+EN 55035), FCC পার্ট 15B
<• ANSI/AAMI ES60601-1, CAN/CSA-C22.2 নং 60601-1, TUV EN 60601-1, UL 62368-1, CAN/CSA C22.2 নং 62368-1, TUV6 EN-8 মেনে 1
